branchement antenne gps sur vhf en mode bricolage

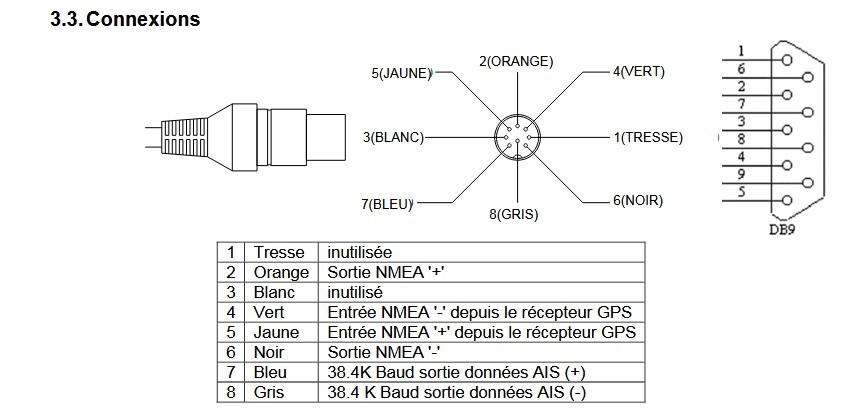

merci simbad le truc il n'y a pas de noir , j'ai trouver un code couleur navman
rouge 12v +
vert 12v -
blanc tx +
marron tx -
blindage
jaune inutilisé

mais j'ai pas réussi 😕 c'est pas grave un peu déçu ! mais ma vhf (RO 4800) n'arrive pas a avoir de signal avec cette antenne
bonne fin de dimanche

bjr, les vhf, c'est un peu galère quelquefois
il faut que tu branches le TX+ au fil jaune de la vhf, et le TX- au fil vert, si ça ne marche pas essaie en mettant le vert à la masse, si tj pas ok essaie la procédure de mise en route vhf puis antenne
sur ma navicom 650, j'ai réussi à faire la connexion gps (fil vert à la masse), mais pas avec la doc qui ne précise rien si ce n'est le brochage, le circuit n'est pas très "catholique" mais ça a marché
la 650 est morte, elle a dû prendre la foudre ou qque chose du genre, j'ai une RO4700 pour la remplacer mais avec le même circuit de la 650, le même GPS, ça ne marche pas. il faut que je câble TX+/- sur jaune/vert (sans masse) et si je mets les 2 en route en même tempsc'est ko, je dois mettre en route la vhf puis l'antenne gps pour que ça soit ok...
c'est un mystère, trouvé par hasard après qques heures à vouloir comprendre
la RO4700, la navicom 650 et une ICOM qu'on m'a donnée en panne, ce sont les mêmes électroniques, avec des défauts différents...
JL.C
