GX2400GPS sur OpenCpn

Bonjour à tous.
Je cherche à relier une vhf GX2400GPS à mon logiciel OpenCpn mais je suis un peu perdu dans mes recherches.
J'ai trouvé ça sur le manuel
standardhorizon.co.uk[...]nch.pdf

JAUNE - Entrée NMEA GPS (+) Pas de connexion
VERT - Sortie NMEA GPS (−) Pas de connexion
BLANC - Sortie NMEA ASN (+) Entrée NMEA (+) de GPS1
MARRON - Sortie NMEA ASN (−) Entrée NMEA (−) de GPS1
BLEU - Sortie de données AIS (+) Entrée NMEA-HS (+) de récepteur AIS2
GRIS - Sortie de données AIS (−) Entrée NMEA-HS (−) de récepteur AIS2

Faudrait t'il avoir un convertisseur qui renvoi vers un cable usb ?

Merci d'avance
nico sud56

L'équipage
#OpenCPN#VHF
nicowonicowo
4j
Lady_CLady_C
4j

préférer bleu et gris en 38400 bauds.
convertisseur serie-usb indispensable, préférer un convertisseur ayant une puce FTDI, un peu plus cher, mais plus fiable.

nicowonicowo
1j

Merci Lady_C pour ces informations
juste pour comfirmation le câble série partant du convertisseur est ensuite dénudé/soudé/gaine thermo et relié au câble bleu et gris sortant de la vhf?
au niveau de la config de windows et opencpn pas trop de problème je l'ai déjà fait

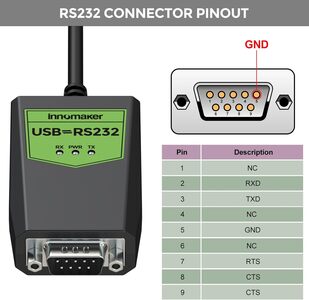

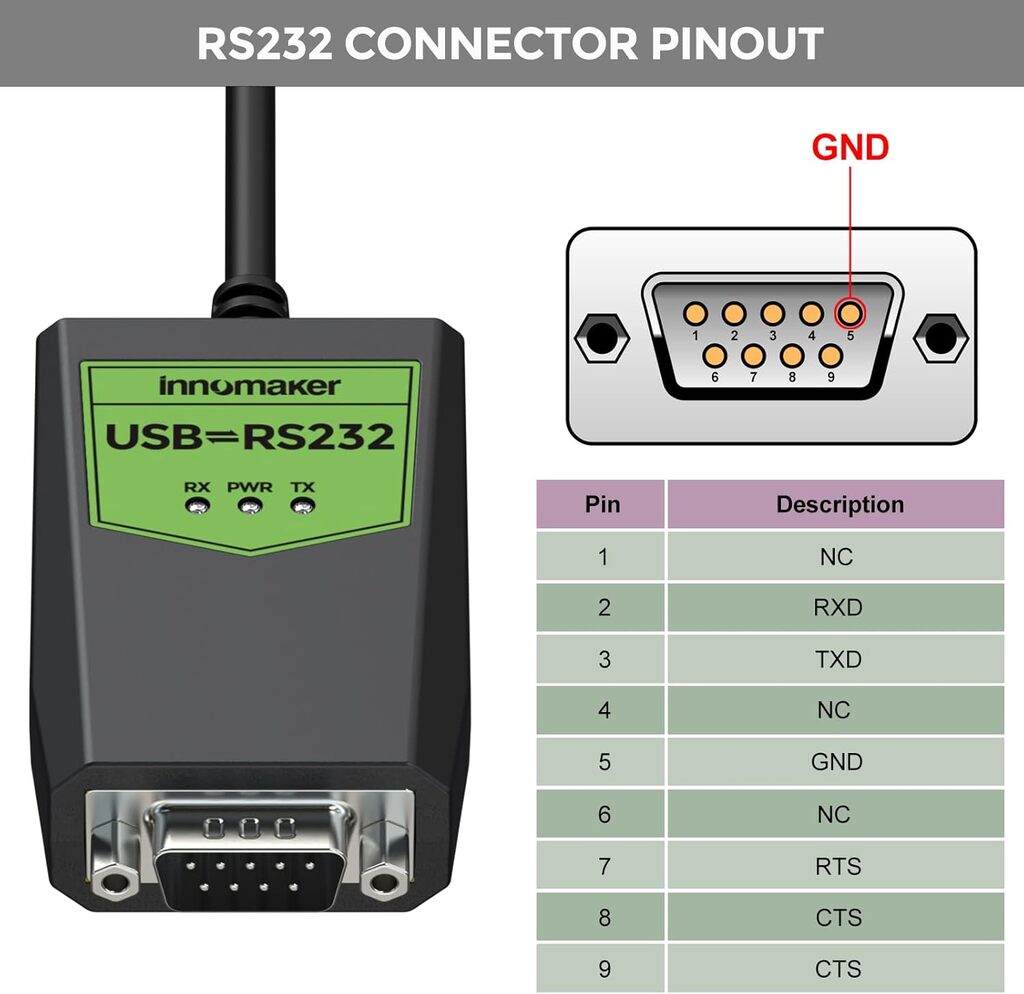

Lady_C:plutôt rajouter une DB9 femelle et souder les fils NMEA dessus
ou ça www.amazon.fr[...]QKX7B5K attention on trouve plein de convertisseurs avec des plots à visser, mais ils fonctionnent au niveau électronique TTL·le 20 juil. 09:55
nicowo:"attention on trouve plein de convertisseurs avec des plots à visser, mais ils fonctionnent au niveau électronique TTL"
www.amazon.fr[...]TK7YZQK celui ci ne fonctionnerait pas? ·le 20 juil. 10:14
Lady_C:c'est quasiment le même, avec une connectique différente et l'absence de sortie 5volts·le 20 juil. 10:54
nicowo:Il est donc ok également ( il est livré plus rapidement en +)Merci pour vos réponses.CdtNicolas·le 20 juil. 10:58
roberto:Etant incapable de faire des soudures si minuscules, j ai achete un cable avec deux DB9 aux extremites et je l ai coupe en deux, puis j ai utilise les fils. :)·le 20 juil. 11:04
Lady_C:ah, la soudure sur DB9 / DB25, un poème.
un petit étau pour maintenir la prise, un bon fer à souder, de bons yeux.
et merde, j'ai encore inversé la numérotation des broches.·le 20 juil. 12:39
