NKE-Sortie nmea-

Le boitier que je voudrais connecté est celui ci:
QK-A024 AIS Receiver with NMEA Multiplexer + WiFi

www.quark-elec.com[...]ceiver/

Merci pas avance !!

Uchafu : Le lien est cassé, il se sont emmêlés les pinceaux.
Je proposerais www.nke-marine-electronics.fr[...]g-wifi/

J'avoue en cherche une d'occasion depuis ... longtemps.

Avec le fichier joint ...

je pense que tu cherches cette référence NKE 90-60-357

nke-marine-electronics.fr[...]ace.pdf

NKE est de l’excellent materiel, mais épouvantablement complexe!!!!!!!
J’ai cru comprendre que les nombreux composants qui constituent NKE marine ont été conçus par des équipes d’ingénieurs différents. Et donc répondent à des réinitialisations et remises à zéro non identiques d’un composant à l’autre dans la chaîne.

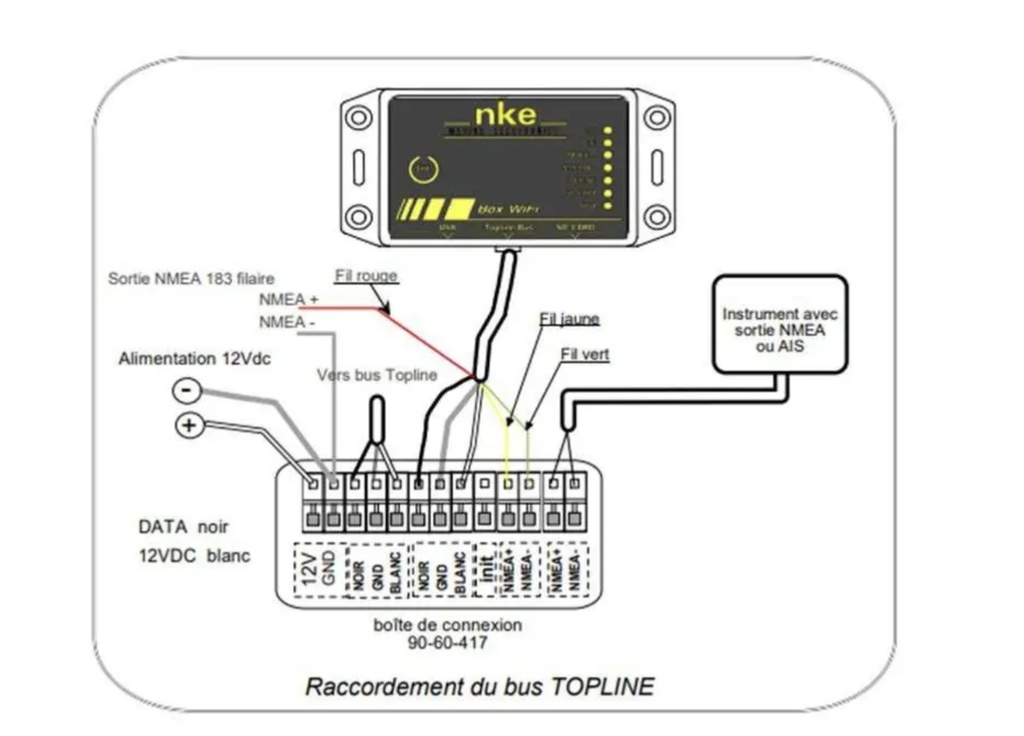

Je te met en lien le branchement de la box wifi NKE dans le réseau NKE : la tienne étant d’une autre marque je ne peux pas te dire si elle répond au même protocole.
En plus, il me semble me souvenir qu’il faut grace à un programme informatique spécifique Toplink2 (de mémoire) réinitialiser les composants de ton installation au préalable.
www.nke-marine-electronics.fr[...]-FI.pdf
:reflechi: :-( :litjournal:

www.nke-marine-electronics.fr[...]ev2.pdf

Houla!!
Merci mais un peu trop compliqué pour ce que je cherche a faire...

Bon, au pif du lundi matin : Le fil supplémentaire est peut-être l'alimentation du bus NKE. Économises-toi un nouveau boitier d'interconnexion, tu devrais pouvoir trouver des borniers dans lesquels mettre 2 fils.
Mécaniquement, le bus NKE est ultra-simple. Tous les fils blancs sont reliés ensemble, tous les fils noirs sont reliés ensemble, toutes les tresses sont reliées ensemble. Du 12v (négatif aux tresses, positif aux fils blancs). Avant les boitiers d'interconnexion, NKE utilisé des dominos.

UN GRAND MERCI à toi !!

Tu as démystifié le bazar !!

.

Bonjour à tous,
Je relance ce fil, étant également sur le point d'étendre ma config NKE.

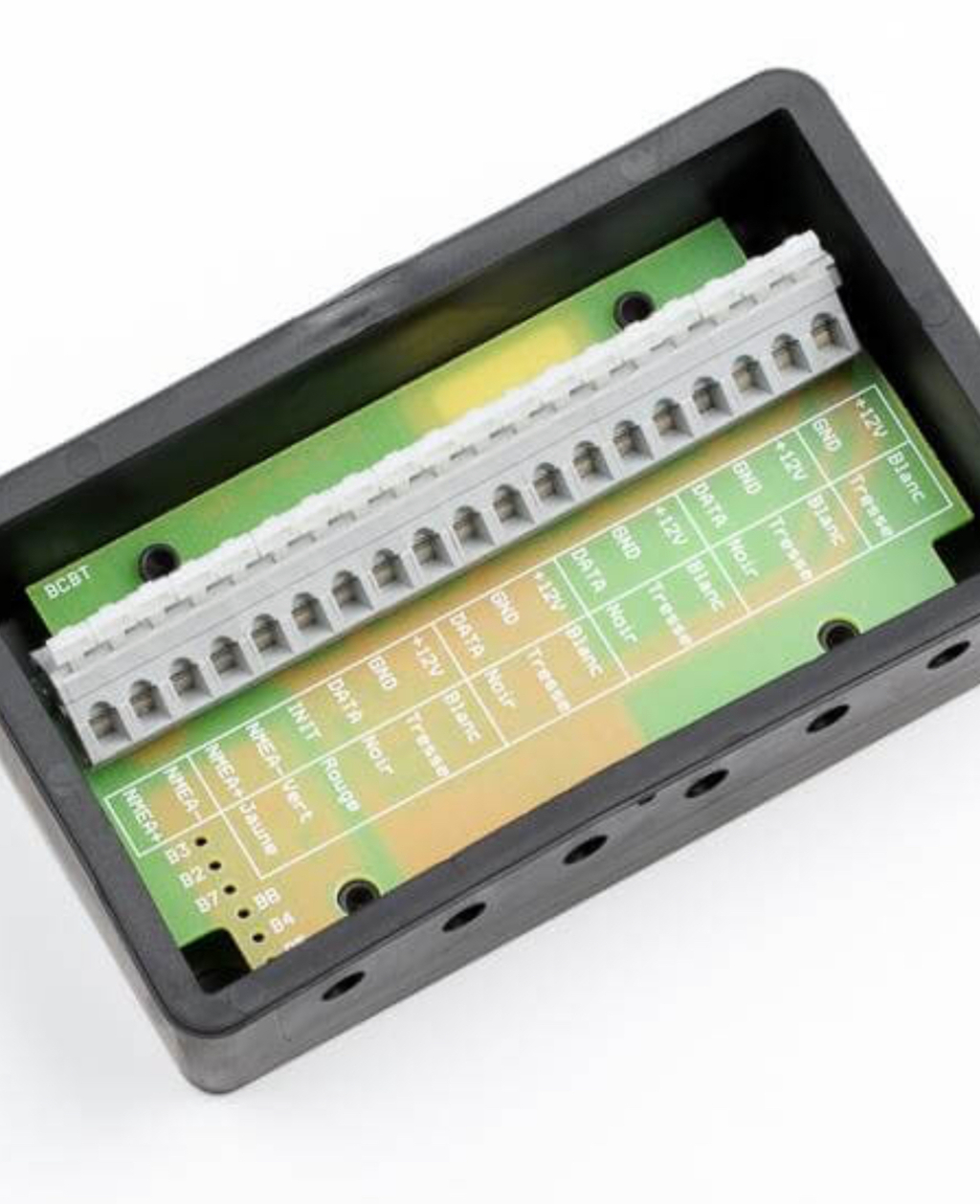

1/Pour interconnecter 2 boites de connexion 90-60-417, faut-il simplement les relier par un câble bus (blanc-noir-tresse) ?
2/Les connecteurs de gauche +/- 12v sont-ils bien des sorties connectées en parallèle avec l'alimentation du bus (blanc-tresse) ?
3/Les entrées NMEA de droites sont-elles bien également câblées en parallèle ?
Merci et bonnes fêtes de fin d'année
jm

Bonjour
"3/Les entrées NMEA de droites sont-elles bien également câblées en parallèle ?"

Si ta question est "puis-je mettre plusieurs émetteurs nmea183 en // sur l'entrée nmea in du boîtier nke ?" La réponse est non, un seul émetteur nmea183 sur une entrée (le protocole est ainsi fait), sinon il te faut plusieurs boîtiers nke équipés d'une entrée nmea183 ou un boîtier multiplexeur en entrée.

Tu peux, par contre, mettre en // plusieurs récepteurs nmea183 sur une sortie nmea183 .

Si ta question est autre merci de préciser. .

As-tu abandonné ton fil ouvert hier?

Bonsoir
"As-tu abandonné ton fil ouvert hier?"

Dans le fil en question il y a un lien vers toutes les docs nke..

Pour répondre simplement : au tableau électrique.

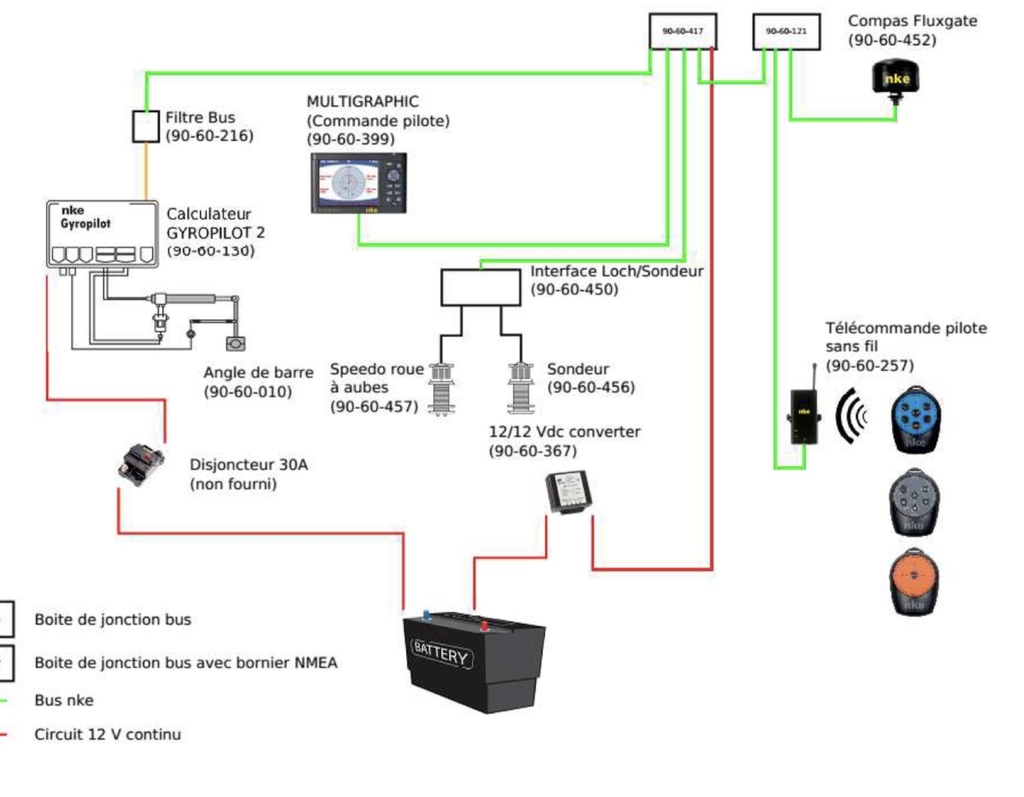

Pour info, je vous joins le schema de mon installation en cours.

bonjour,
une bonne âme pour m 'aider , un ami m'a montré cet equipement et j ai besoin de savoir si c est une antenne gps que l on peut relié directement sur un multiplexeur NMEA ou doit elle passer via l afficheur que je n'ai pas.. je n'ai aucune référence en dehors du fait de la marque NKE

ben alors!!!! je ne suis pas le seul à ne pas connaitre ce produit?

Bonsoir
Noir,blanc et tresse = bus topline.
Pour les autres, ci joint une source d'inspiration si NKE ne répond pas.
Extrait de la doc du boîtier émetteur nmea.

Si tu n'as pas vraiment de bus NKE exploitable et que c'est (comme les images donnent à penser) une vieille antenne (active) GPS, je pense que tu ferais mieux de passer ton chemin. Les antennes actives GPS (qui peuvent accepter 4 à 5 fois plus de canaux, donc de précision) se trouvent à des prix super démocratiques (dans les dizaines d'euros) sur internet... Ce "champignon" ne ressemble à rien d'actuel et les chances qu'il fonctionne sont bonnes si c'est du NKE mais on parle de produits assez anciens...

Fait en cadeau à BMayer qui a un musée NKE ;+) et passe sur un truc plus simple.. ;+)

Assez d’accord pour dire que non seulement la technologie s’est affinée et qu’aujourd’hui, une antenne gps ne coûte plus très cher. Autant changer pour un gps glonass galileo certainement plus précis et plus rapide.

À quoi te sert le mer veille ??

Salut à tous,

Je me permets de relancer le sujet afin d’éclaircir quelques points évoqués à l’origine.

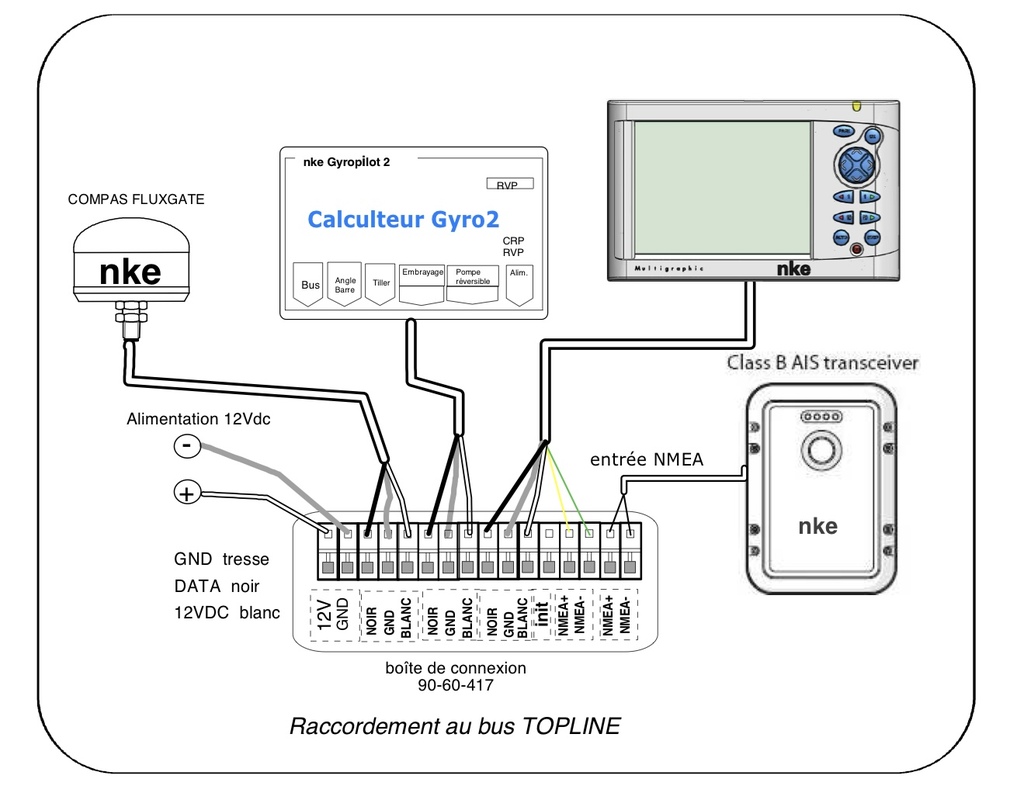

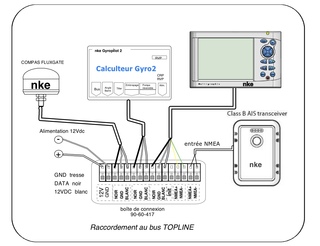

En consultant la documentation NKE, je remarque plusieurs schémas de câblage permettant de connecter leurs instruments au bus NMEA (Multigraphic, antenne radio, NKE Wi-Fi Box…) via le boîtier 90-60-417.
Quelqu’un pourrait-il me confirmer s’il est risqué ou non de brancher les fils NMEA + et - de ces trois appareils en parallèle sur un même bornier ?
Pourquoi préconiser l’utilisation de trois boîtiers séparés plutôt qu’un simple domino ? Est-ce uniquement pour faciliter le diagnostic en cas de panne ?

Autre point : sur le schéma officiel du récepteur radio NKE, celui-ci est connecté à un boîtier non NMEA, alors qu’il est censé être raccordé au bus NMEA. Est-ce une erreur ? Cela voudrait-il dire qu’on peut connecter un signal NMEA à un boîtier standard ? Je m’y perds un peu…

Merci d’avance à ceux qui pourront m’éclairer !

Bonjour,

Pour repondre à vos questions, les boites de raccordement ne sont que l'équivalent de dominos. Tous les noirs sont reliés ensemble, tous les blancs, etc ...
Brancher plusieurs appareils sur les mêmes prises NMEA : Il faudrait que ce soit uniquement 1 emetteur et 1 ou 2 récepteurs. Ca ne marche pas avec plusieurs émetteurs, dans ce cas, il faut utiliser un multiplexeur (il prend les infos données par plusieurs emetteurs, et les mélange pour les émettre sur une seule de ses sorties).
Enfin, le recepteur de télécommande NKE à une sortie NMEA (et c'est une sortie) qui ne s'active que en cas d'homme à la mer. Cette sortie est destinée à déclencher une alarme à un récepteur capable de 'comprendre' l'information. Donc, il est connecté au bus NKE, et n'est pas obligatoirement connecté à un appareil NMEA.

Alors… pas tout à fait
Premier point, le fait de ne pas connecter le récepteur de télécommande en NMEA n’empêche pas le déclenchement du MOB. Ce déclenchement a lieu quand l’émetteur télécommande est dans ce mode (voir la doc, il faut rester appuyer sur le bouton x) ET que cet émetteur est éloigné de plus d’une certaine distance. Dans ce cas, le pilote met le bateau bout au vent, et envoi le signal sur la sortie NMEA (facultative) de l’émetteur pour une alarme sonore ou autre.
Pour votre installation, vos appareils ne peuvent pas être tous raccordés en NMEA via cette boite. Si vous regardez bien, elle n’a que 2 branchements NMEA. Et quand bien même, il faut savoir que chez NKE, les signaux AIS ne transitent pas sur le bus NKE.
Quoi faire, cela dépend de ce que vous voulez. Par ex, la sortie NMEA de l’AIS sur l’entrée NMEA du multigraph. Ce multigraph relié via le bus NKE avec la box. Et quand vous parlez antenne, c’est le récepteur de la télécommande ? Lui relié via le bus NKE avec le reste. Ca vous permet d’avoir les cibles AIS sur le multigraph (mais pas en wifi !), et toutes les infos NKE en wifi.
Sinon : l’AIS sur l’entrée NMEA de la box, le multigraph et le récepteur télécommande via le bus NKE avec la box. Ca vous permet d’émettre en wifi les cibles AIS et les infos NKE. Mais vous n’avez pas les cibles AIS sur le multigraph.
Dans les 2 cas, bien paramétrer la box pour régler les flux de données, ainsi que les canaux sur le multigraph
🙃

Je vous fais un croquis demain, envoyez moi votre email (le mien est sous le profil)
