place du disjoncteur de guindeau ?

Bonjour a tous
je rénove en profondeur mon bateau , j'en suis actuellement a l'installation de l'aménagement , afin d'anticipé les différentes implantations et l'accessibilité futur se pose une question:
le disjoncteur du guindeau ( Lofran X3 ) doit-il être positionné au plu prés du relai , donc derrière la baille a mouillage ou peut-il être installé a mi chemin entre guindeau et batterie moteur regroupé avec les autres tableaux électriques ?

L'équipage
NQNNQN
22 fév. 2015
fritz the catfritz the cat
22 fév. 2015

ce qui est pas mal c'est de mettre le coupe batterie sur une polarité et le disjoncteur sur l'autre ce qui permet de l'isoler complètement
alain

Répondre
NQNNQN
22 fév. 2015

je pensais installer un disjoncteur SEATEC 160A bipolaire pour simplifier et l'isoler complètement .

Répondre
(APATIKI)(APATIKI)
22 fév. 2015

Je l'ai installé à la sortie de la batterie, avant le coupe circuit, pour protéger au maximum les câbles.

Répondre
NQNNQN
22 fév. 2015

merci pour vos opinions , sa confirme mon avis initial , je vais pouvoir adapter l'accessibilité en conséquence .

Répondre
CAPTENCAPTEN
22 fév. 201522 fév. 2015

bonsoir, et bien moi il est à coté du relais dans la baille à mouillage qui est à côté de la batterie,car le réarmement est rapide, et ne me dite pas, oui mais l'étanchéité on sait jamais,tout est à l'abris ,10 ans que c'est ainsi, juste changé une fois le relais. André

Répondre
JPBJPB
22 fév. 2015

Bonjour,
Régle générale :
Le relais au plus prés du moteur
Le disjoncteur au plus prés de la batterie.
Source formation installateurs Lofrans.

Répondre
NQNNQN
22 fév. 2015

logique pour la protection du câblage ...

Répondre
Arsene06Arsene06
22 fév. 2015

Et bien.. En installant mon disjoncteur j'ai suivi l'avis de JPB sans trop le savoir d'ailleurs.

Répondre
lonlonlonlon
3j

Bonjour à toutes et tous.
Nous avons un catamaran depuis quelques mois équipé d un guindeau Lofrans cx3.
Chaque fois qu on remonte la chaîne et sans forcer, ça disjoncte.
Le disjoncteur est un 100amp " ce qui est préconisé". Il se trouve à environ 8m du guindeau.
D après mes calculs, il faudrait déjà minimum un 125 amp.
Pouvez vous me dire ce que vous avez mis?
Autre point mais je n ai pas vérifié la section de câble mais pour 8m aller retour, si je ne dis pas de bêtises à nouveau, il faut du 70².
Est ce que j ai juste?
Merci pour votre aide

Répondre
matelot@19001matelot@19001
3j

C'est quel type de disjoncteur ?

Répondre
lonlonlonlon
2j

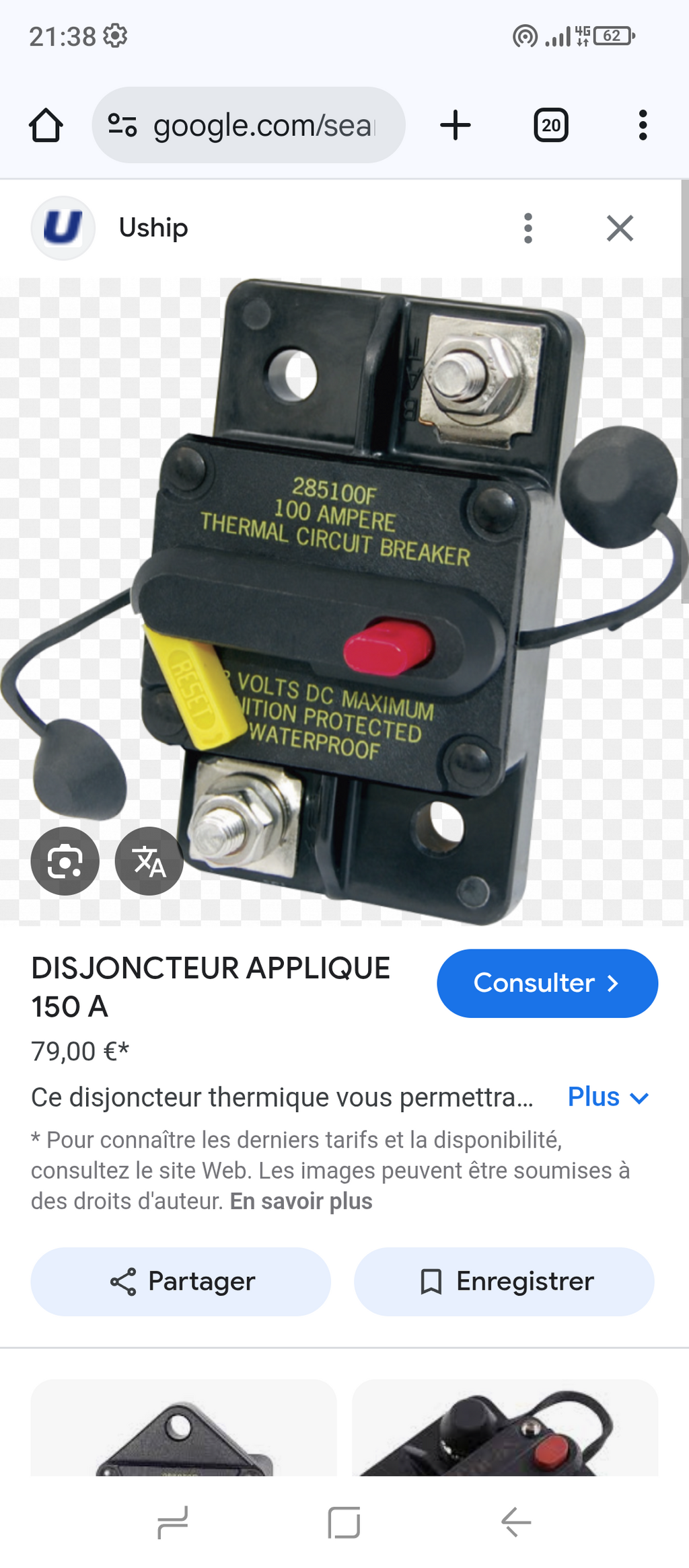

Ce type là

Répondre
cledencleden
3j3j

Disjoncteur 150A pour ce guindeau (d'ailleurs Lofrans en vend pour ce guindeau il me semble) et c'est ok pour du 70 carré mais 5% de chute de tension à 150A

Répondre
matelot@19001matelot@19001
3j

Selon que le disjoncteur est thermique ou magnéto-thermique ça n'est pas la même chose.
Un disjoncteur thermique supporte 6 fois son intensité nominale pendant 2 à 3 secondes.

Répondre
Pat45Pat45
3j3j

Hello,
J'ai installé un disjoncteur 100A pour mon Lofrans 1500W.
Il est au plus près des batteries, au niveau du tableau électrique.
Il me sert surtout à isoler le guindeau lorsque je ne m'en sers pas, comme un coupe-circuit.
Pas de fusible, du coup, et ça n'a encore jamais sauté.
J'avais auparavant coupe circuit+ disjoncteur, tous les deux bien trop exposés dans la baille à mouillage.
Sur le cata, le fusible de 100A, placé à l'avant et à l'intérieur, cramait également regulierement, dès que la chaîne se coincait un tant soit peu.
Pas pratique en solo pour peu que le mouillage soit un peu encombré. 🙄
J'avais dû coup toujours un fusible de rechange et une clé de 13 accrochés juste à côté du porte-fusible.

Répondre
lonlonlonlon
2j

Il faut que je regarde un peu mieux mais j ai trouvé un autre disjoncteur dans la baille à mouillage.
Je vous tiens au courant

Répondre
