Tableau de bord Yanmar

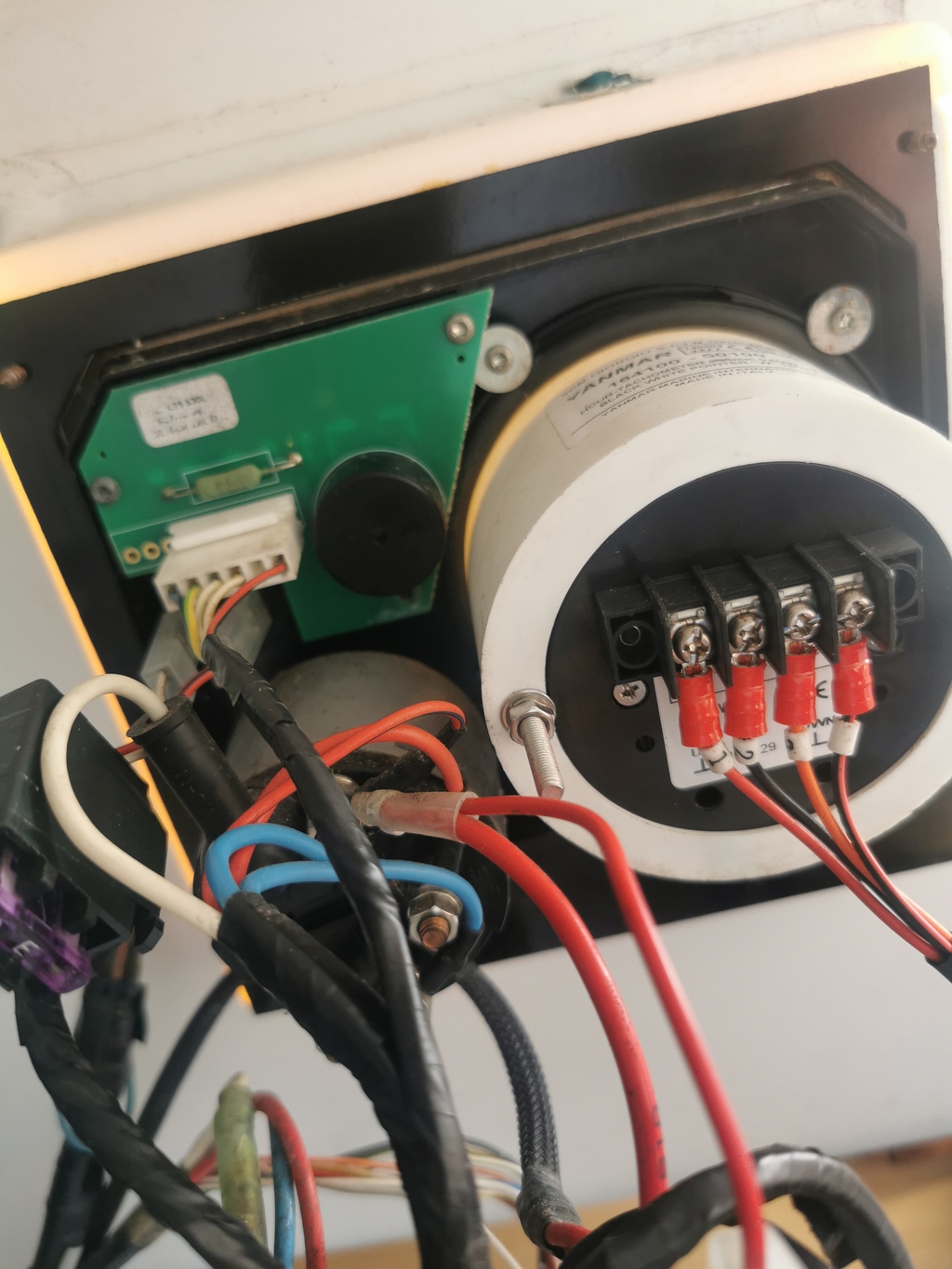

Bonjour à tous, le tableau de bord yanmar ne buzz plus et les témoins ne fonctionnement plus. Tableau yanmar pour moteur 2ym15 (first 27.7).Je suspecte la plaque électronique située derrière le tableau, elle semble avoir pris l'humidité et les pistes ne sont pas très catholiques. Cette plaquette électronique se vend elle séparément ? Je n'ai pas trouvé, au cas où qqun aurait eu le même prib(l'ensemble av le tachy coûte 300e...). Par avance merci

L'équipage
#Electronique#First
JamesdubJamesdub
08 mai 2025
matelot@19001matelot@19001
08 mai 2025

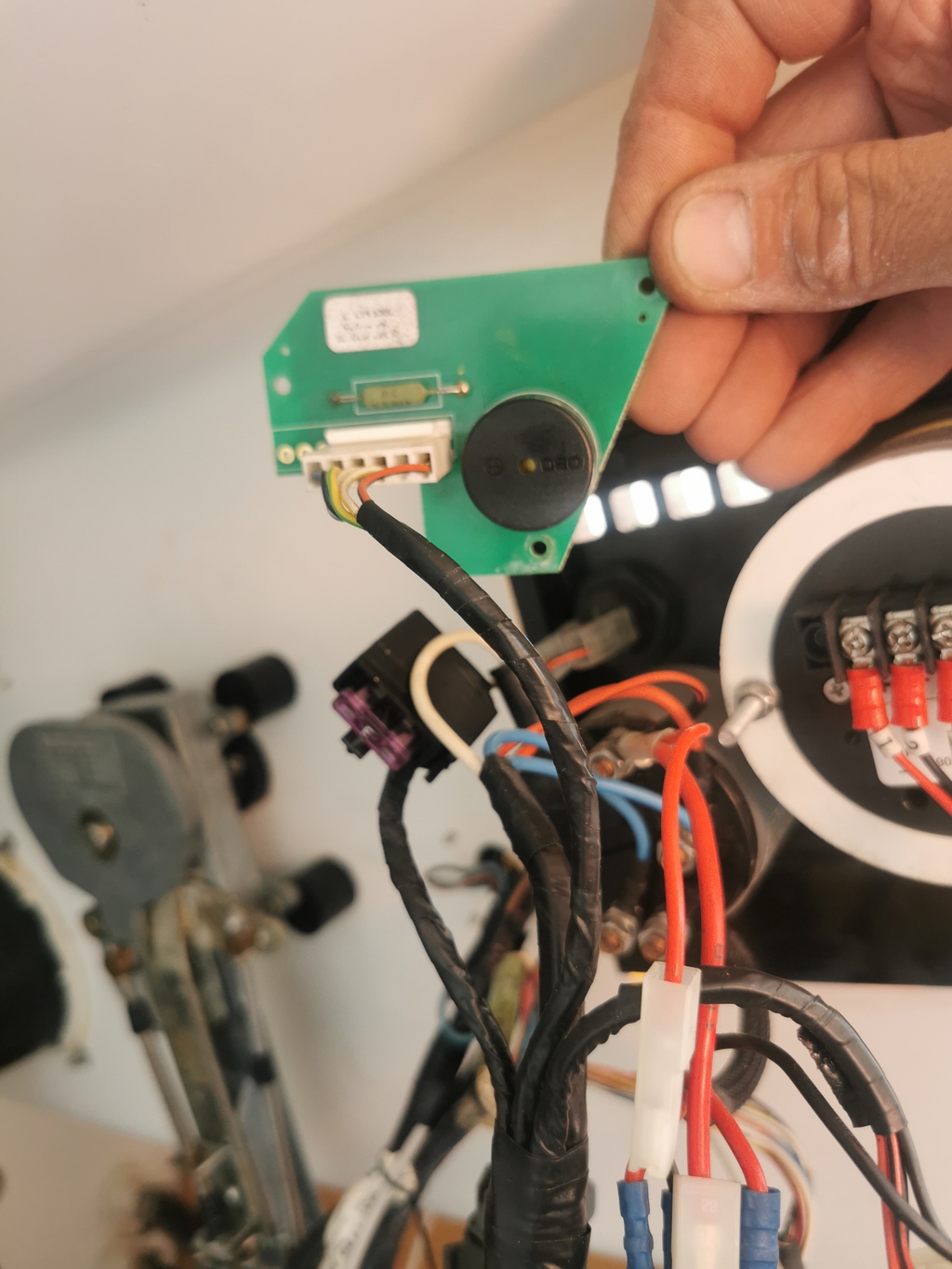

Il y a d'autres composants de l'autre côté ? Parce que là je ne vois qu'une résistance et un buzzer. Ça ne doit pas être compliqué de bricoler un truc équivalent.

MamitaMamita
08 mai 2025

Salut,

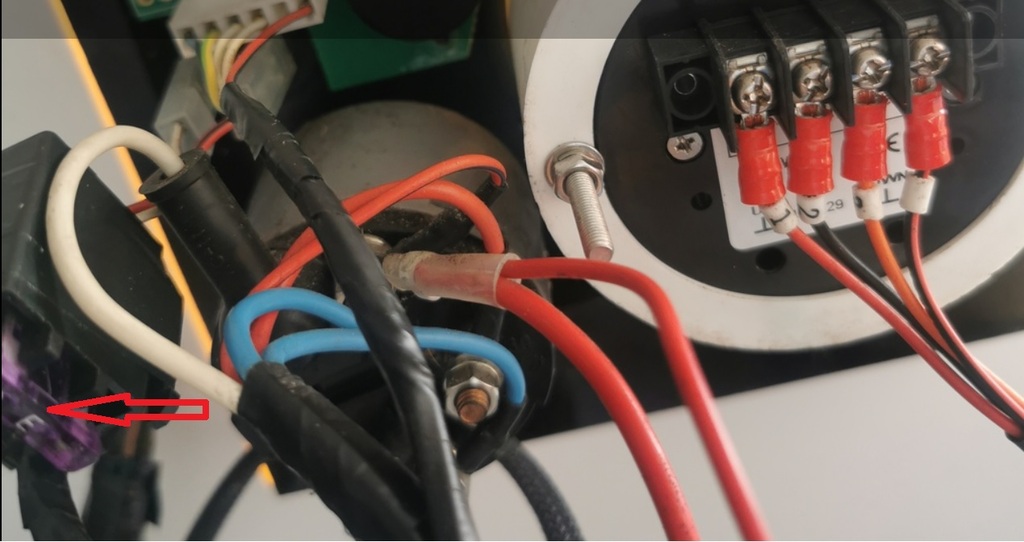

As-tu vérifié le fusible (violet) de 3A , c'est ce fusible qui alimente les voyants et le buzzer
du tableau de bord (voir fleche rouge).
Mamita

JamesdubJamesdub
08 mai 2025

Merci pour vos réponses. Oui j'ai commencé par remplacer le fusible et rien ne fonctionne.
De l'autre côté se trouve des pistes de circuits imprimés avec une tripotee de composants électroniques et les diodes pour les 4 témoins.... 😭😭😭

JamesdubJamesdub
08 mai 2025

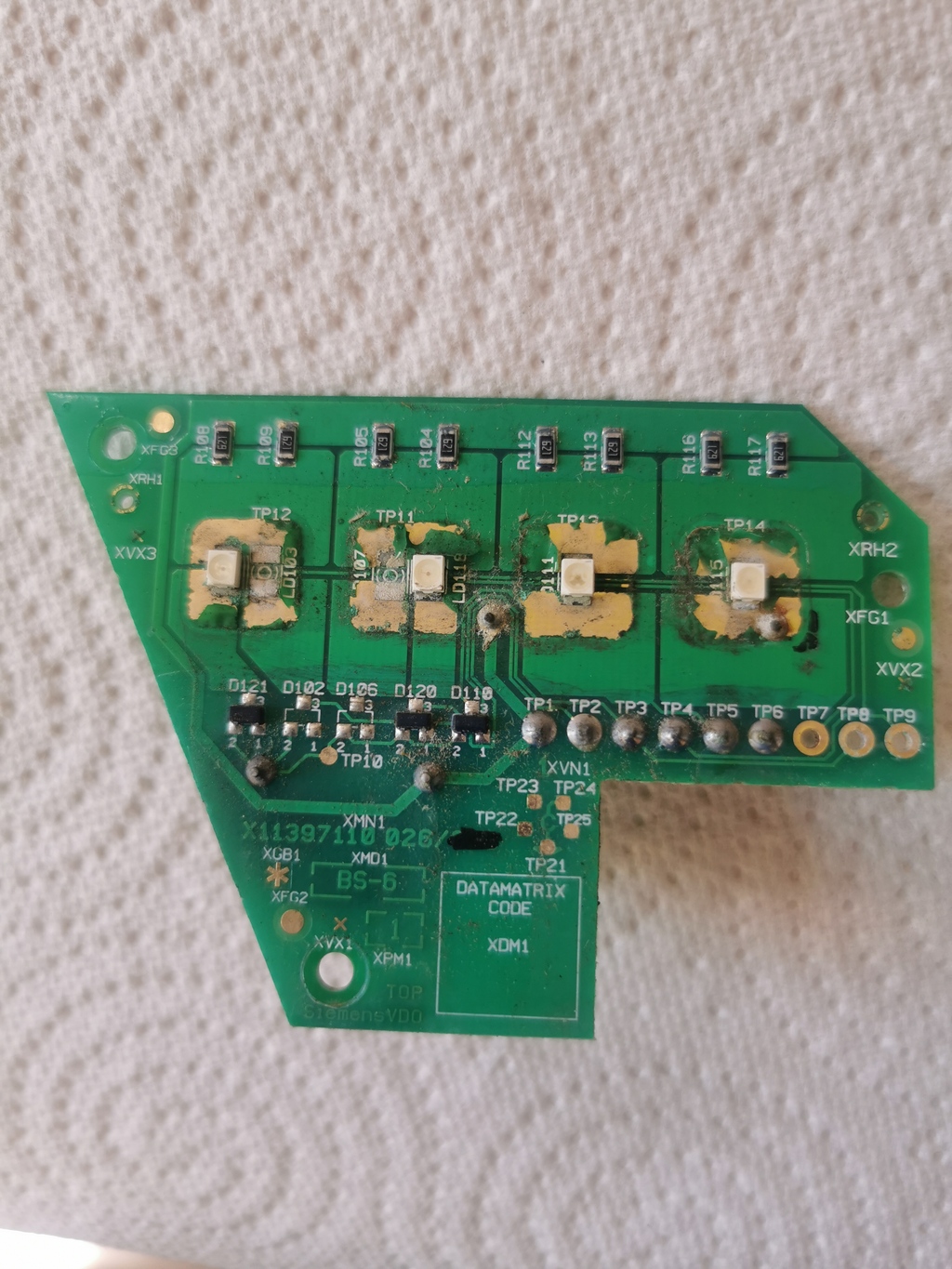

Voici l'autre côté...

matelot@19001:Ah ok, c'est un peu plus compliqué, mais surtout des diodes, des résistances et 4 leds. C'est bien sale aussi, il est possible que ce soit l'origine du problème. Tu pourrais commencer par le nettoyer avec de l'alcool et un pinceau. Et vérifier le fusible comme dit Mamita.·le 08 mai 19:23
matelot@19001:Comme c'est simple, quelqu'un qui connait un peu l'électronique pourrait le dépanner avec seulement un ohmmètre.·le 08 mai 19:35
kivoila:Ou alcool isopropyle et brosse à dent·le 12 mai 05:24
Ajouter un commentairePublier
JamesdubJamesdub
08 mai 2025

Société de consommation.... Plus rien n'est fait pour durer, surtout l'électronique....

JamesdubJamesdub
08 mai 2025

C'est ce que j'ai fait, produit nettoyant contact av un petit pinceau.

JamesdubJamesdub
08 mai 2025

Je pense aussi que c'est elle mais je n'ai pas trouvé séparément, ils vendent l'ensemble complet avec le tachy.

fxvtfxvt
11 mai 2025

Hello,
Peut être qu'on peut trouver ça dans une casse marine.
Les led de cette carte sont dex led CMS, pas faciles à changer.
Cette semaine j'ai changé l'afficheur LCD du tachymètre, celui qui affiche les heures. 10€ sur Aliexpress. Ainsi que la sérigraphie de la façade qui commençait à se détacher.
J'ai ainsi récupéré le nombre d'heures exact du moteur 😃.
Amicalement.
FX

JamesdubJamesdub
12 mai 2025

OK, merci pour l'info.
