thermostat électronique pour frigo Danfoss BD35F

Non c'est bon ,j'en ai monté des dizaines sans pb .
Il supporte très bien ,surtout qu'il ne coupe pas la puissance totale ,mais seulement le circuit de régulation frigo.
Il ne passe pas 5 amp dans ce circuit.

ou pas?
(promis après je me débrouille et j’arrête de profiter de votre gentillesse!)

Super, je vous remercie.
Bon week-end!
Alexis

Bonjour
Je suis intérréssé par ce thermostat, mais je me demandais ou avait tu fixer l'écran de controle pour qu'il soit accessible? Est-il encastrable ? (peu de place sur mon voilier).

Bonjour à tous

Qui peut me dire si le modèle proposé par Alliochat garde en mémoire les réglages après une coupure prolongée du 12v.

Merci

Le Moko

Salut à tous,
Bjr Le Moko,
Ci joint la notice en français du thermostat d'Alliochat:
www.produktinfo.conrad.com[...]MEN.pdf
Mais pour répondre à "ta" question, en cas de coupure (courte ou longue) du 12v d'alim, d’après moi, il ne doit pas garder en mémoire les réglages, sinon ils l'auraient indiquer explicite et clairement...
Mamita

Re,
Si à la suite d'une coupure d'alim 12vcc, ca devait garder en mémoire les réglages, je pense que Conrad l'aurais mis en exergue comme un "plus" technique; d'ailleurs ils parlent de la sauvegarde des données... quand le thermostat est sous tension; mais rien en cas de perte de tension.
Je n'ai pas cherché, mais celà m'étonnerait qu"Alibaba", n'ait pas son frere jumeau du TSM125 , en beaucoup moins cher!
Mamita

Bonjour,
Pour info, celui acheté chez conrad garde en mémoire les réglages.
Bonne journée.
Alexis

Bonjour

Alliochat tu as fait quoi comme réglage et as tu essayé d'autres avant un choix final.
Je pense démarrer par un mini à 3° et un Max 5° avec un délais d'une minute.

Le Moko

Que veux tu dire ? Cycle trop long ?

@LE MOKO
Pour un frigo, le différentiel enclenchement/déclenchement doit tourner à environ 1°, si possible sur un thermostat électronique, il faut le régler sur 0,5, donc 1° on/off.
Le délai(?) est fonction de la qualité et du remplissage du frigo; plus il est rempli, mieux il marche et s'il est mal isolé, la température varie plus rapidement.

Bonjour à tous

Après réglage selon Nino 84
Petit retour sur le fonctionnement du thermostat électronique, bon jusque là tout va bien.....
Sérieusement une vrai différence à remplissage égal et constat 24h après la mise en route.
Avant:
Déclenchement tout les 10mn pour 3mn de fonctionnement

Maintenant:
Déclenchement tout les 28mn pour 5mn de fonctionnement.
Bref je ne regrette pas mon achat.
Par précaution j'ai laissé l'ancien thermostat en place si problème j'ai juste à connecter les fils et c'est reparti.

Le Moko

C'est un fusible dans son support.

Bonjour,

Le TSM125 se branche sur les mêmes fiches que le thermostat d'origine. Il s'agit d'un simple interrupteur commandé en fonction de la température mesurée, tout comme le thermostat mécanique d'origine.

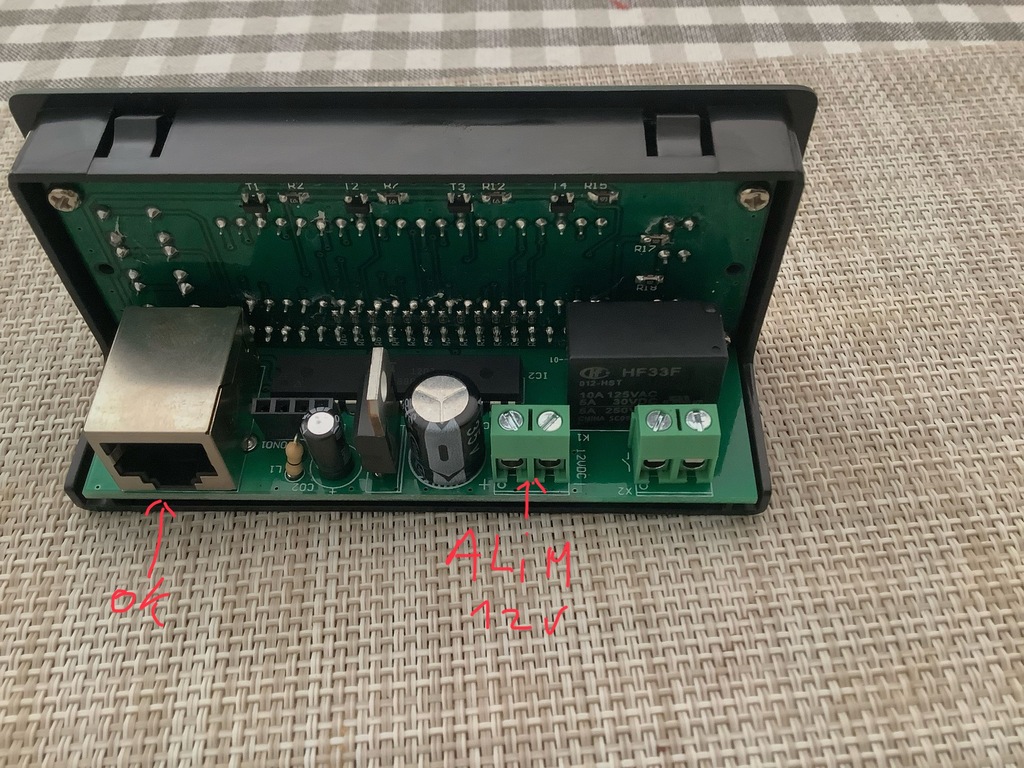

Il y a aussi deux fils pour l'alimentation électrique du thermostat qui sont à brancher sur le 12V. Donc deux fils sur le groupe à la place du thermostat d'origine et deux fils 12V + et- pour l'alim.

Pour avoir une inertie thermique comparable au thermostat d'origine dont la sonde est placée sur l'évaporateur, si tu places la sonde du tsm125 en ambiance dans le frigo, il est conseillé de la coller sur une plaque d'aluminium ou alors de régler un délai avant déclenchement du thermostat (pour éviter que le groupe ne se mette en route dès que tu ouvres la porte).

Je ne peux pas faire plus clair que dans mon message juste au-dessus. 2 fils pour l'alim électrique du thermostat et deux fils vers le groupe à la place des deux fils du thermostat d'origine.

Avant de remplacer le thermostat je vérifierais que la sonde est bien clipée et bon contact avec l'évaporateur (la plaque qui fait du froid). Si la sonde est en l'air, ça explique le fonctionnement constaté.

Bonjour a tous,

Je fait remonter ce fil car je pense avoir un souci identique avec mon frigo WAECO CR-1140. Il se met en marche pendant quelques secondes (parfoit plusieurs minutes) puis s'eteind et cela a une frequence pas "normale" (plusieurs fois en moins de 10 min). Est-ce que vous confirmez que c'est le themostat qui deconne? Est-ce que vous recommandez un test pour verifier. Si c'est le cas je suivrai les recommandations de ce fil pour le remplacer.
Merci par avance pour votre aide!
Manolo

Ah bah pour ce prix là je veux bien que tu me le poses.

Par contre tu es dans quel coin ?

Sinon oui il tourne en continue et refroidit trop. Les trucs en bas du frigo gèlent et j'ai pas mal de givre sur la plaque. Du coup je le coupe régulièrement au tableau et le rallume.

Bonjour,

Le modèle cité plus haut date d'un post de 2018.
Le H-Tonic TSM 125 est-il toujours d'actualité - il est toujours en vente - ? On a fait mieux depuis ?
Quelqu'un a-t-il un modèle à proposer ?

Bonjour Le Moko,

Merci, j'ai bien lu tes posts de août et septembre 2018 et, en particulier, ton retour après installation, toujours satisfait de cet appareil?

Donc je connais :
- le prix
- le mode d'installation
- le gain
- la fiabilité

J'attends quoi ? 🤔

Merci👍🙂

Bonjour, pourrais tu me dire si la sonde est comprise dans l'achat ou s'il faut acheter la sonde de T° en sus.
Merci par avance.

Perso je l'ai mise dans une petite boite Kinder Surprise percée d'une dizaine de trous afin d'éviter qu'elle ne touche l'évaporateur ou autre.

Je n'ai pas de photos non, mais en gros tu as un plus et un moins à brancher, donc moi je les ai repris du + et du - principaux du compresseur. Comme ça quand tu coupes le frigo au tableau du coupes aussi le thermostat.

Ensuite tu as la sonde, le seul truc un peu dommage c'est que le fil de la sonde est très fin et il est serti dans la sonde qui elle ressemble à une cosse à oeillet et est assez grosse. Il faut donc faire un trou assez large pour passer la sonde, et ensuite le fil flotte au milieu de ce trou, je l'ai comblé au sika.

Ensuite deux fils à brancher sur les C et T du compresseur, c'est les fils du relais qui font que le compresseur démarre et s'arrête.

Bonjour Pierre

C 'est juste un thermostat et pas la platine électronique sur le frigo qui a une autre vocation par exemple régler la vitesse de rotation du moteur ou détecter une tension batterie trop faible est mettre en sécurité le groupe.

Le Moko

Bonjour,

le Tonic TSM 125 est donné pour une sortie de 5 a 125V en CA...
voici les données que je trouve :
Tension de fonctionnement : 10 – 15 V c.c.
Consommation de courant : environ 60 mA
Sortie : contact relais sans potentiel 6 A 250 V c.a.

du coup ceux qui l'ont installé, pouvez vous confirmer que vous avez bien le même produit et que c'est bien la sortie qui doit être branchée sur les connecteurs de l'ancien thermostat ??

cela semble trop beau et trop facile pour être vrai et simple..

Merci de vos retour,

Bonjour Fabien,
donc le fait que la sortie soit donnée en Courant alternatif ne pose donc absolument aucun problème si je comprends bien...

j'en ai monté un acheté chez ali 5€ qui a fonctionné tout l'été sans problèmes ,la sonde est fixée sous l'évaporateur
pincée par une petite plaque en alu .
je garde le mécanique en secours .

Bien, mais alors quelle sonde pour ce produit?
Merci....

Ah ok, c'est le cable avec la RJ et l'espèce de cosse à l'autre bout, j'avais pas déroulé les photos....ni lu complètement la doc, mon IRM du cerveau a du empirer, merci Richard.

Bonjour Kerponant

J'avoue ne pas comprendre boitier rouge etc, le thermostat vient simplement ce brancher à la place du thermostat existant bien sur ce modèle comporte une alimentation 12v et une sonde ( voir notice)

Le Moko

Bonjour Pierre

Si c'est pour moi tu as raison, nous n'avons fait que 550mn les 14 derniers jours passons trop de temps en visites nous redémarrons demain.

Le Moko

Que Pierre3 se rassure je suis retraité; donc j'ai le temps de (presque) tout faire.
Bonjour le moko.
Je m'enplique.
Le boîtier noir semble assurer le fonctionnement du moteur du compresseur,
le boîtier rouge semble asservir le moteur à la sonde et au boîtier de commande qui interprète les modes "manuel" et "auto"..

En enlevant le boîtier rouge et en branchant le thermostat électronique entre les bornes C et T du boîtier noir 101N0210 on peut faire fonctionner le compresseur en mode manuel,
le panneau de commande ref SEF00008DA n'étant plus connecté, le réglage est à faire sur le thermostat électronique.
Me gourre-je?

Si j'ai bon, ma question est:
la mise en sécurité suite à une baisse de tension fonctionnera elle toujours?
Je pense que oui car elle doit être gérée par le boîtier noir 101N0210

-

Entretemps un nouveau fil est apparu, je laisse tomber le comptage, c'est infernal le rythme avec lequel ils arrivent.
www.hisse-et-oh.com[...]s-bd35f .
Dans un autre vie pro je me spécialiserai dans les "groupes froids danfoss db35F", ça m'a tout l'air une source totalement inépuisable de pépins, du boulot en continu assuré ;-)

C'était la question que je me posais, merci.
Effectivement Tyboat est le plus intéressant pour le boîtier rouge
Merci.
